ТРАНСПОРТИРОВКА
 1. Общие положения
 2. Погрузка экскаватора на транспортное средство. Крепление экскаватора

 3. Перевозка экскаватора автотранспортными средствами:

3.1. Автотранспортное средство с грузом или без груза считается:
а) крупногабаритным, если превышает хо­тя бы один из размеров: ширина — 2,5 м;высота — 3,8 м от поверхности дороги; длина — 20 м для автопоезда с прице­пом (полуприцепом);
б) тяжеловесным, если его параметры по массе превышают величины, приведенные в табл.
3.2. Предприятия, занимающиеся пере­возкой автотранспортными средствами экска­ваторов без разборки или с частичной разбор­кой на ремонтные заводы, должны разрабаты­вать, применительно к своим условиям, вре­менные инструкции (руководства) по организации перевозок крупногабаритных и тяжело­весных грузов.

Таблица 3.2

Растояние между
смежными осями ,м
Осевая нагрузка,тс
группа А
группа В
2.5 и более
10.0
6.0
CB 1.39 до 2.50
9.0
5.5
CB 1.25 до 1.39
8.0
5.0
от 1.0 до 1.25
7.0
4.5

3.3. Инструкции должны быть разработа­ны в соответствии с требованиями п. 2 и п. 186 «Правил дорожного движения» и «Инструкции по перевозке крупногабаритных и тяжеловес­ных грузов автомобильным транспортом».—М., 1977.
3.4. В инструкциях должны быть отраже­ны вопросы согласования и организации пере­возок негабаритных и тяжеловесных грузов по дорогам общего пользования, а также по ве­домственным, внутризаводским и внутриплощадочным дорогам.
3.5. Перевозка экскаватора должна про­изводиться строго по утвержденному марш­руту.
3.6. Перед перевозкой экскаватора тща­тельно проверяется трасса движения, произво­дится планировка участков дороги, засыпка выбоин, ям, срезание выступов, бугров.
3.7. Трасса не должна иметь подъемов и спусков, превышающих 8° проходить по забо­лоченным, местам, а также через мосты, путе­проводы и другие искусственные сооружения. В случае невозможности объезда по другому маршруту или разделения груза проводятся работы по усилению искусственного сооруже­ния.
Маршруты перевозки обязательно согласо­вываются с организациями, ведающими дорожным хозяйством.
3.8. Перевозка экскаваторов через желез­нодорожные переезды Министерства путей со­общения разрешается только после согласова­ния и в присутствии представителей службы пути.
3.9. В зависимости от дорожных условий и массы перевозимого груза устанавливается допустимая скорость движения.
3.10. Груз, выступающий за габариты ав­тотранспортного средства спереди или сзади более чем на 1 м или. по ширине — более 0,4 м от внешнего края переднего или заднего габа­ритного огня, обозначается днем сигнальными флажками, а в темное время суток— сигналь­ными фонарями.
3.11. Перевозка груза высотой более 4,5 м под линиями электропередач разрешается
только в присутствии представителя службы электрических сетей и при наличии спецмаши­ны (вышки).
3.12. При передвижении под проводами линий электропередач расстояния по вертика­ли между верхней точкой перевозимого экска­ватора и .нижним проводом должны быть не менее приведенных в табл. 3.3.

Таблица 3.3

Напряжение линии
элктропередачи,В
До 250
250
-6000
25000-
10000
До
154000
До
220000
Растояние по
вертикали ,м
2
2
2.5
2.5
2.5

3.13. При перевозке экскаватора в зимний период обледеневшие участки, а также подъ­емы и спуски должны быть посыпаны песком или шлаком.
3.14. На время транспортирования экска­ватора должна быть выделена машина сопро­вождения, которая укомплектовывается сред­ствами огнетушения, ящиками с песком, бук­сирными канатами, диэлектрическими штанга­ми для поднятия провисающих проводов, клиньями (башмаками) для подкладывания под колеса и другим инвентарем и оборудова­нном п зависимости от расстояния и маршрута следования.
3.15. Технические характеристики реко- мендуемых автотранспортных средств приве­дены в табл. 3.4.

Таблица 3.4

Технические
данные
Тип прицепа
ЧМЗАП-
5530
ЧМЗЛП-
8388
Грузоподъемность, тс
120
150
Масса прицепа, кг
48000
26500
Полная масса прицепа, кг
168000
176500
Габаритные размеры плат
формы, длина м
9,0
9,7
Габаритные размеры плат
формы, ширина м
3,25
3,35
Максимальная скорость движения с полной нагруз кой, км/ч
8
5
Рекомендуемая модель тягача
КЗКТ-
537Л

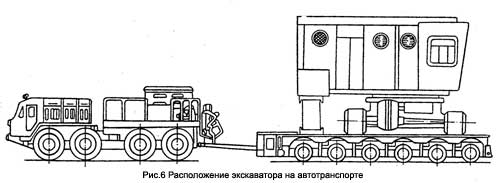

3.16. Расположение экскаватора на авто­транспортном средстве показано на рис. 3.2

 4. Перевозка экскаватора по железной дороге
