 Конструктивные
особенности экскаватора ЭКГ 5Д
Экскаватор ЭКГ-5Д создан на базе серийного экскаватора ЭКГ-5А, оборудован
дизель-электрическим приводом, дающим возможность эксплуатировать
машину в условиях отсутствия линий электропередачи.Первичными двигателями
экскаватора являются дизели, приводящие во вращение генераторы постоян-ного
тока, питающие двигатели основных механизмов.
- Топливный бак объемом 3800 л рассчитан на 24 часа непрерывной
работы.
- Система дистанционного контроля позволяет следить за работой
дизелей из кабины машиниста.
- Наличие варианта с уширенными гусеницами.
Технические
характеристики экскаватора ЭКГ 5Д
|
| Параметры |
ЭКГ
5В |
| Вместимость ковша основного, м3 |
5,2 |
| Вместимость ковшей сменных, м3 |
3,2; 4,6; 6,3; 7 |

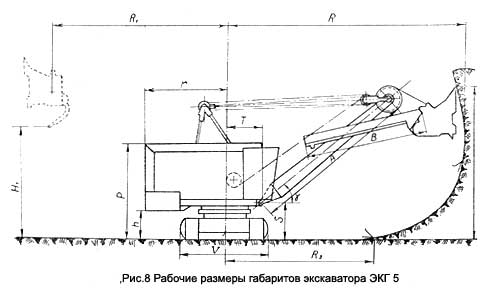

| A - Радиус черпания наибольший, м |
14,5 |
| B - Радиус черпания на уровне стояния, м |
9,04 |
| C - Высота черпания наибольшая, м |
10,3 |
| D - Радиус выгрузки наибольший, м |
12,65 |
E - Высота выгрузки наибольшая, м
|
6,7 |
| F - Радиус хвостовой части, м |
6,5 |
| G - Просвет под поворотной платформой, м |
1,89 |
| H - Длина гусеничного хода, м |
5,83 |
| Ширина гусеничной ленты, мм |
900/1100/1400 |
| Среднее удельное давление на грунт при передвижении,
кгс/см2 |
2,1/1,72/1,3 |
| Среднее удельное давление на грунт при передвижении,
кПа |
205/162/127 |
| Наибольшее усилие на подвеске ковша, кН |
500 |
| Расчетная продолжительность цикла на угол 900, с |
23 |
| Наибольший преодолеваемый угол подьёма, рад (град) |
0,2(12) |
| Скорость передвижения по горизонтальной площадке, км/час |
0,55 |
Напряжение питающей сети, кВ
|
- |
| Тип электропривода |
Дизель-электрический |
| Мощность сетевого двигателя, кВт (трансформатора, кВА) |
|
| Масса рабочая, т |
195 |
|
|
|
