КОНСТРУКЦИЯ ЭКСКАВАТОРА ЭКГ 5

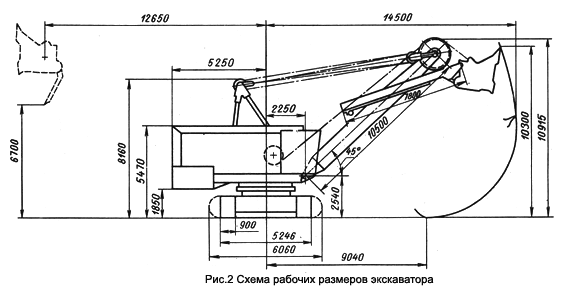

 Основные части экскаватора и конструкция

Ррабочее оборудование, поворотная платформа с меха­низмами, ходовая тележка.
Рабочее оборудование включает ковш, ру­коять ковша, механизм открывания ковша, стрелу с напорным механизмом и двуногую стойку. Нижний конец стрелы опирается на подпятники поворотной платформы, а верхний — поддерживается на весу канатным полиспастом.На поворотной платформе установлены подъемная лебедка, два поворотных механизма, электрооборудование, пневмосистема, двуногая стойка, стреловая лебедка и ку­зов.
В передней правой части платформы распо­ложена кабина машиниста.
Поворотная платформа через роликовый круг опирается на ходовую тележку и соединена с ней центральной цапфой. Между поворотной и нижней рамами установлен высоковольтный то­коприемник.
Ходовая тележка состоит из нижней рамы, гусеничного хода, зубчатого венца с нижним кольцевым рельсом, редуктора хода с тормо­зом, гидросистемы управления тормозом, муф­тами переключения гусеничного хода.
Ковш состоит из передней и задней стенок, днища, коромысла и обоймы с уравнительным блоком. Передняя стенка из высокомарганцо­вистой стали снабжена пятью съемными зубья­ми из той же стали. Передняя стенка и зубья
наплавляются твердым сплавом типа «Сормайт». Корпус ковша соединяется пальцами с. коромыслом и днищем. Рукоять ковша состоит из двух сварных балок прямоугольного сече­ния, изготовленных из листов низколегирован­ной стали с приваренными цельнокатаными рейками. Стрела представляет собой сварную металлическую конструкцию коробчатого сече­ния. На стреле экскаватора установлены на­порный механизм, головные блоки, блоки стре­лового каната и лебедка открывания ковша. Для устойчивости стрела закреплена к пово­ротной платформе боковыми тягами.
Лебедка подъема стрелы имеет привод от электродвигателя лебедки подъема ковша.
Напорный механизм приводится от электро­двигателя, на валу которого закреплена шес­терня, находящаяся в зацеплении с зубчатым колесом промежуточного вала редуктора.
Поворотный механизм состоит из двух оди­наковых агрегатов. Каждый из них имеет вер­тикальный электродвигатель с фланцем, опи­рающимся на корпус редуктора.
Ходовой механизм приводится в движение электродвигателем, установленным на перед­ней стенке нижней рамы.
Пневматическая система предназначена для управления тормозами подъема, поворота, на­пора, продувки электрооборудования от пыли, подачи звукового сигнала и привода различно­го пневматического инструмента сжатым воз­духом от одноступенчатого двухцилиндрового компрессора подачей 580 л/мин рабочим дав­лением
0,7 МП а.
Гидросистема предназначена для управления тормозом ходового механизма и механизма переключения гусениц. Основные детали гид­росистемы расположены на задней стенке ниж­ней рамы.
